СЕПАРАТОРИ ЗА ЗЪРНО ЛУЧ ЗСО
3D

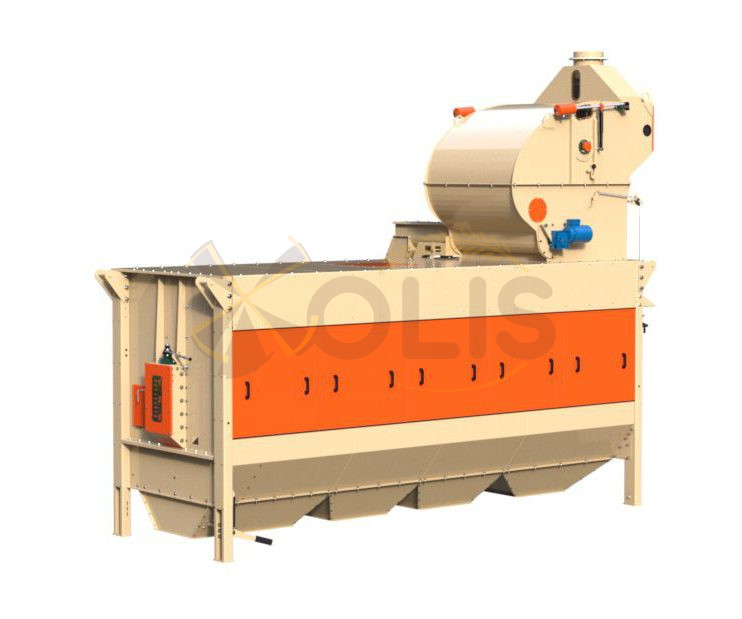

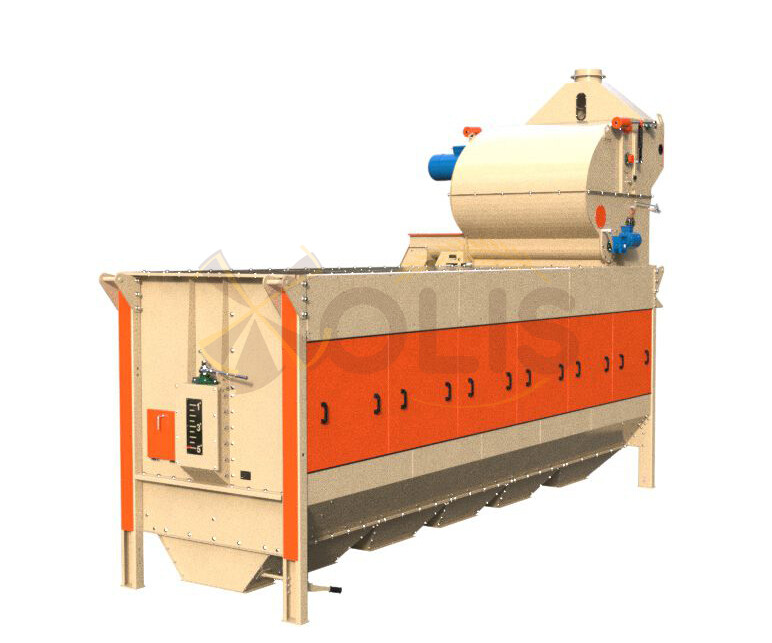

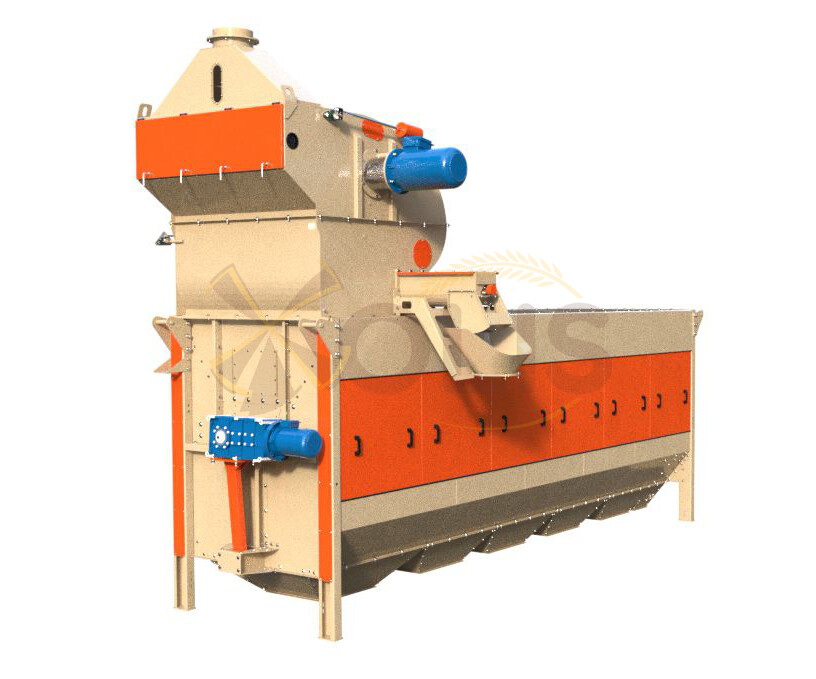

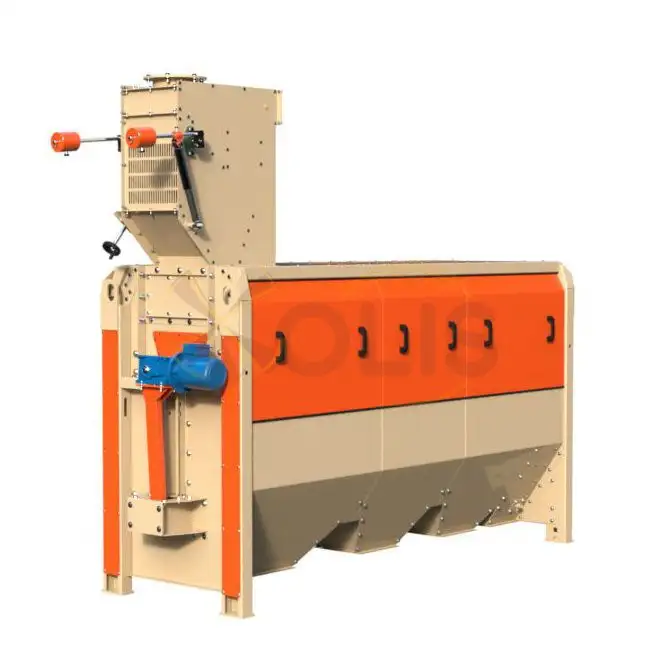

Барабанните сепаратори ЛУЧ ЗСО (фиг. 1) са предназначени за почистване на зърно от селскостопански култури от едри дребни и леки примеси на механизирани зърнобази, мелници и други зърнопреработвателни предприятия.

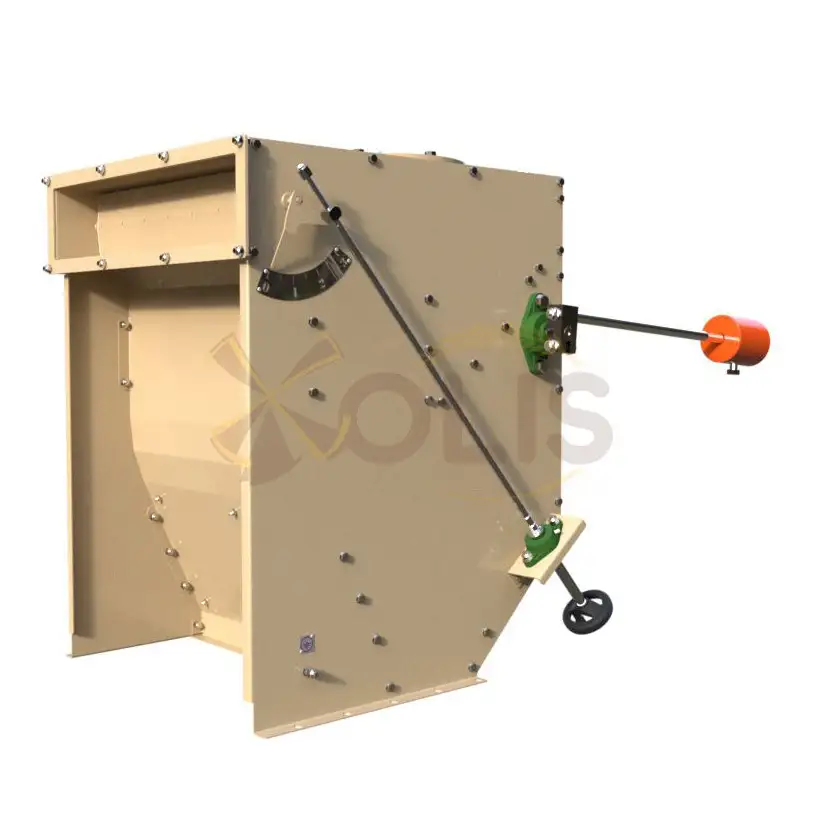

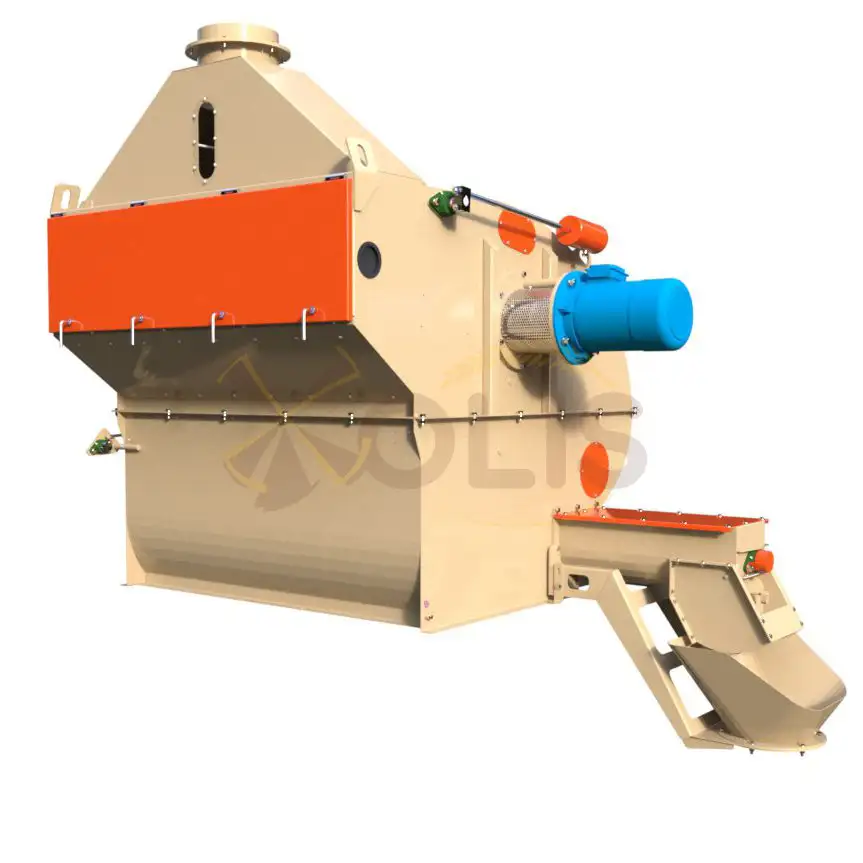

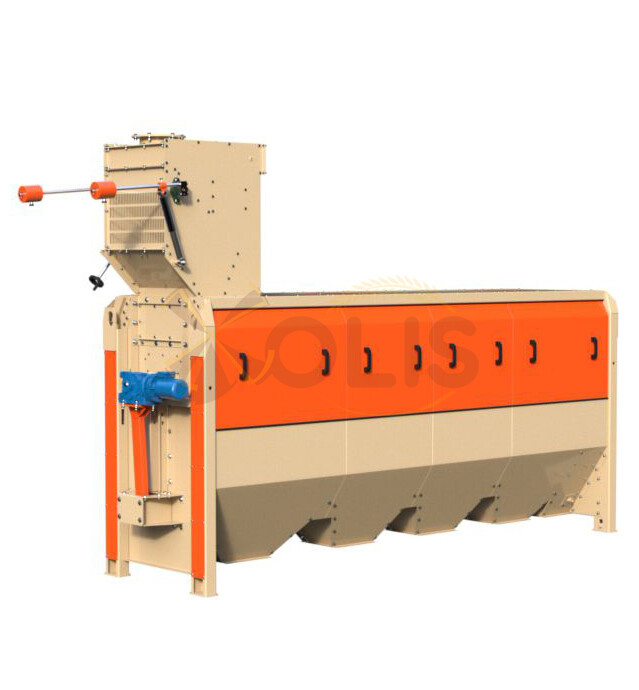

Машините се състоят от ситов (фиг. 2) и въздушен (фиг. 3, 4) сепаратори. Барабанния сепаратор може да бъде направен в два варианта: с отворен въздушен цикъл AKЛ (оборудван със сепаратори ЛУЧ ЗСO-35, ЗСO-50) и затворен въздушен цикъл ВСЗ (в комплект със сепаратори ЛУЧ ЗСO-75, ЗСO-100, ЗСO- 150, ЗСO 200, ЗСO-300).
Почистването на зърното върху сита (в барабанен сепаратор) става чрез пресяване през въртящ се ситов барабан по една от избраните схеми (фиг. 5). Ситата се почистват от задръстване чрез подвижни четки и ролки.
Почистеното зърно (неговите фракции), както и избраните примеси се отстраняват отделно от машината през изходни тръби.
Между въздушния сепаратор и барабанния сепаратор може да се монтира превключващ клапан KП за байпас на почистващата машина.

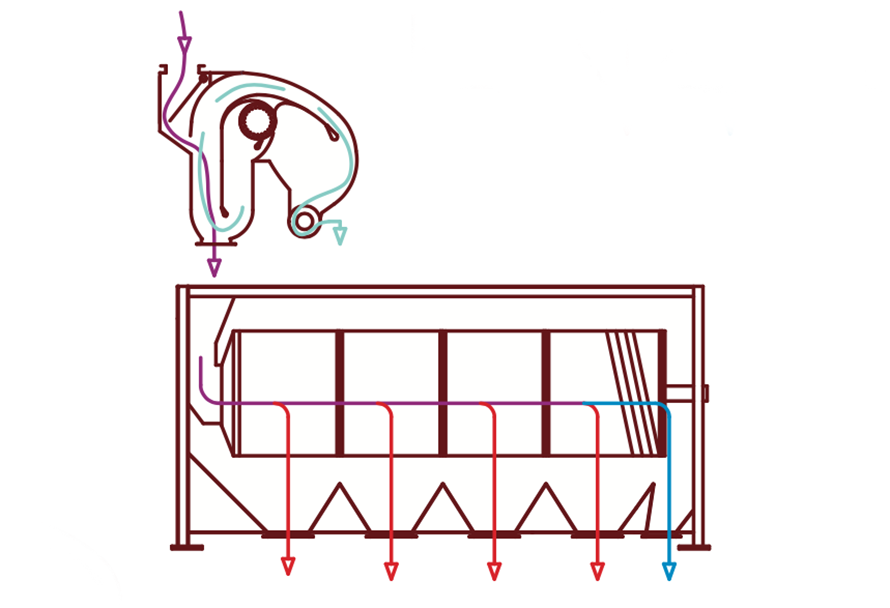

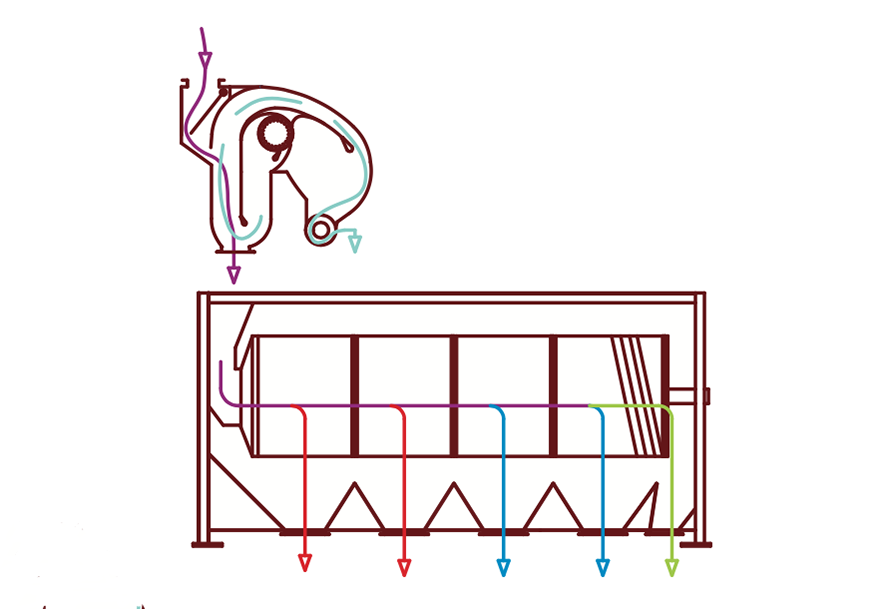

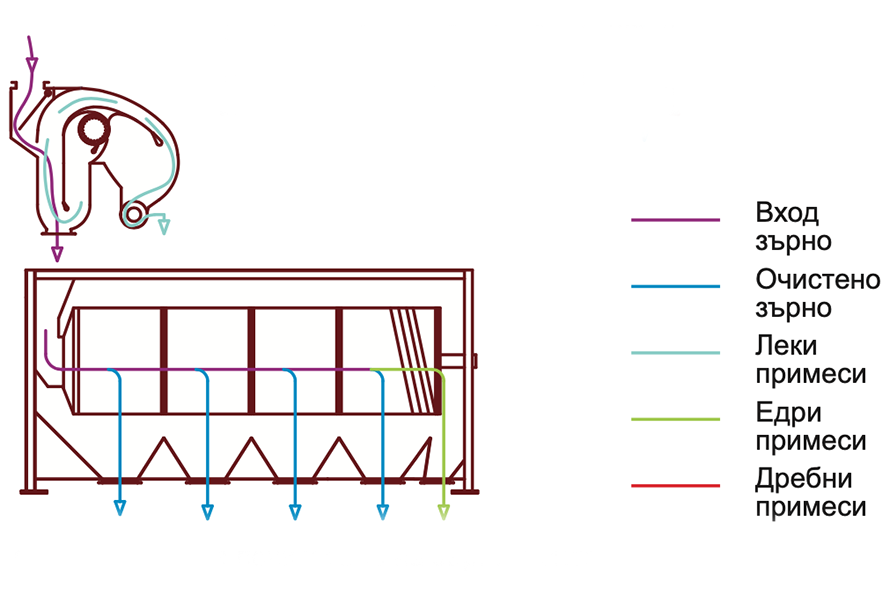

Фиг. 5. Схеми на почистване на зърно в ситов сепараторі:
Характеристики
| Модел | ЛУЧ ЗСО-35 | ЛУЧ ЗСО-50 | ЛУЧ ЗСО-75 | ЛУЧ ЗСО-100 | ЛУЧ ЗСО-150 | ЛУЧ ЗСО-200 | ЛУЧ ЗСО-300 |
| Брой на секциите на ситовия барабан, бр. | 3 | 4 | 4 | 3 | 4 | 5 | 6 |
| Диаметър на ситовия барабан, мм | 600 | 600 | 900 | 1260 | 1260 | 1260 | 1900 |
| Мощност на електродвигателя, кВт | 5,85* | 5,85* | 8,1* | 12,6* | 12,6* | 6,6** | 23,1* |
| Предварително почистване, до т/час | 35 | 50 | 75 | 100 | 150 | 200 | 300 |
| Първично почистване, до т/час | 15 | 30 | 50 | 50 | 100 | 150 | 200 |
| Вторично почистване (сортиране, калибриране), до т/час | 5 | 6,5 | 10 | 15 | 20 | 25 | 30 |
| Тегло, кг | 1675 | 1925 | 3040 | 3740 | 4350 | 5760 | 6700 |
| Габаритни размери, мм: дължина ширина височина |
3662 *1056 *2655 |
4402 *1056 *2655 |
5121 *2594 *4444 |
5618 *3177 *5237 |
6651 *3177 *5237 |
7693 *3330 *5332 |
8340 *2670 *5833 |
* – мощността на електродвигателя е представена, като се вземе предвид инсталирането на ВСЗ сепаратор със затворен въздушен цикъл
Предимства
- Липса на вибрации и динамични натоварвания върху строителните конструкции;
- Надеждност, осигурена от опростения и олекотен дизайн;
- Лагерите, задвижванията и електрокомпонентите са от водещи европейски производители;
- Въздушен сепаратор със затворен въздушен цикъл не изисква поставяне на допълнителен вентилатор, циклон и тръбопроводи за почистване на технологични обеми въздух;
- Зърното не се наранява, което осигурява ефективно използване на сепаратора за почистване на семената;
- Като сита се използват обикновени щамповани платна, които се монтират и фиксират върху барабана без набиване на рамките или друга предварителна подготовка;
- Ефективно почистване на мокро и много замърсено зърно;
- Промяна на ъгъла на наклона на барабана от 1° до 5°;
- Използване на прости, надеждни и много ефективни средства за почистване на сита;
- 10. Широка гама от сепаратори по отношение на производителността ви позволява да изберете най-добрия вариант за комплекс за почистване на зърно.
