ЗЪРНЕНИ СЕПАРАТОРИ «ХОРИЗОНТ-К»
3D
Зърносепараторът «ХОРИЗОНТ-К» е предназначен за почистване на зърно от селскостопански култури от едри, дребни и леки примеси на механизирани зърнобази, силози и други зърнопреработвателни съоръжения. Сепараторът ви позволява да извършвате следните операции: предварително почистване, първично почистване, вторично почистване (сортиране, калибриране).

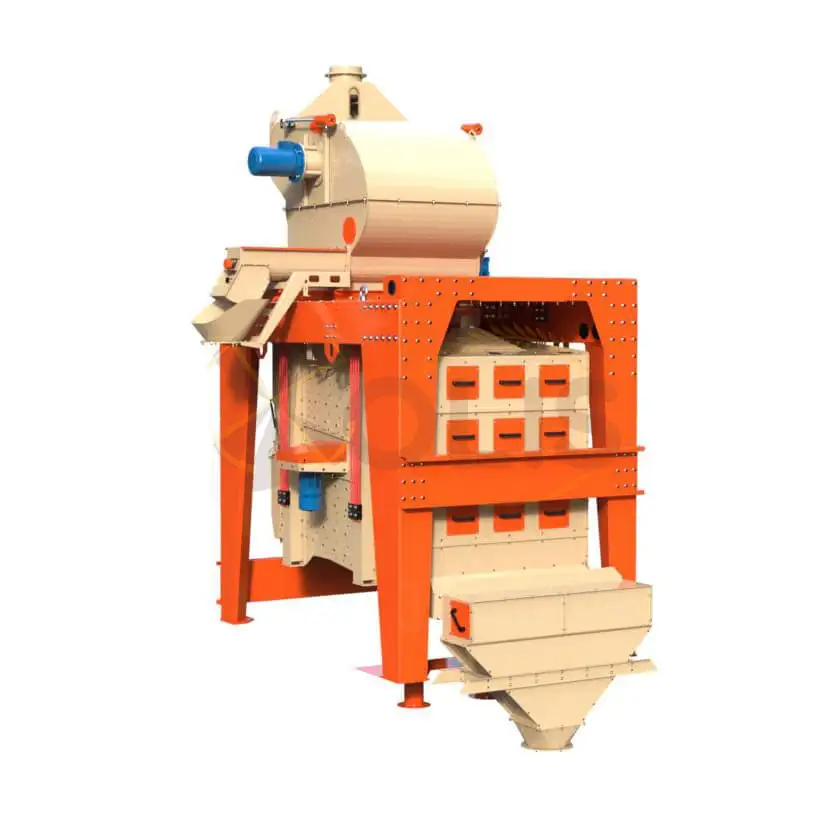

Машината «ХОРИЗОНТ-К» може да бъде оборудвана с въздушен сепаратор със затворен цикъл ВСЗ, въздушен сепаратор със затворен цикъл ВСЗМ, както и с аспирационна колона КАО.

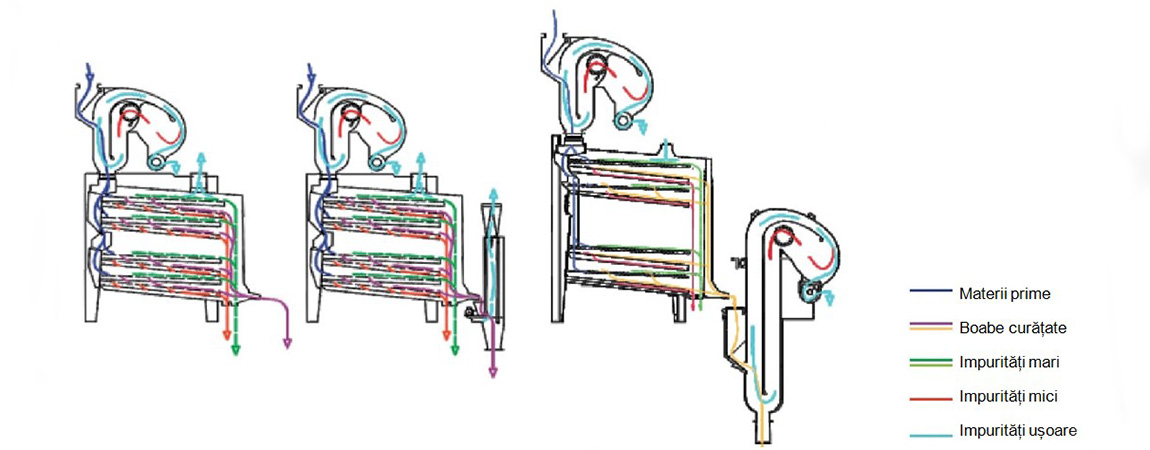

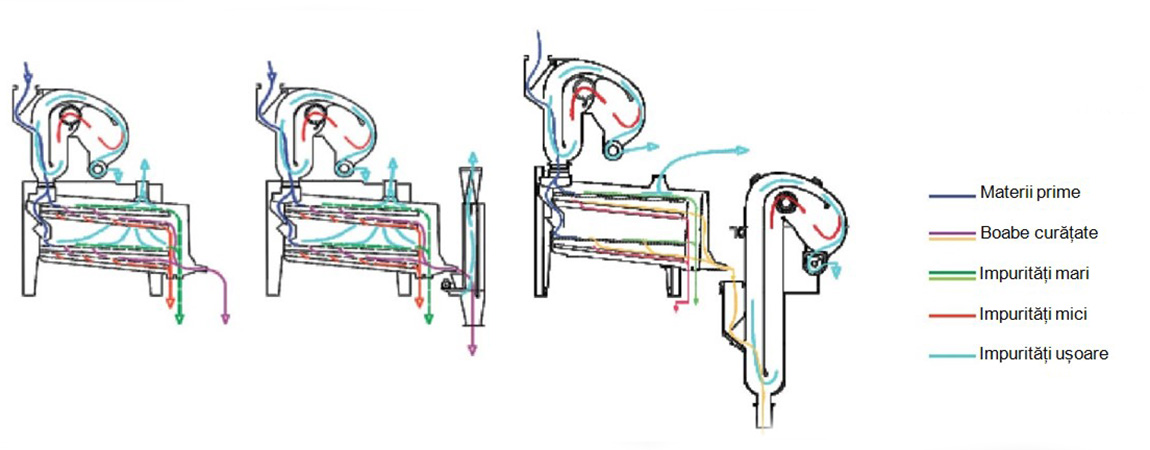

Принцип на работа:
Зърното постъпва във въздушен сепаратор със затворен въздушен цикъл на ВСЗ за отделяне на леки примеси, след което постъпва в плосък ситов сепаратор, където се почиства от различни по размери примеси.
Получените фракции от пречистеното зърно и примесите се отделят от машината през изходящите дюзи.
Почистеното зърно след сепаратора с плоско сито може допълнително да бъде изпратено към аспирационната колона KAO или въздушния сепаратор на затворения въздушен цикъл на ВСЗМ за допълнителна селекция на леки примеси.
При оборудване на сепаратор «ХОРИЗОНТ-К» с въздушен сепаратор със затворен въздушен цикъл на ВСЗ за отделяне на леки примеси, първоначалният продукт се подава първо към въздушния сепаратор на ВСЗ, а след това към плоскорешетния сепаратор.

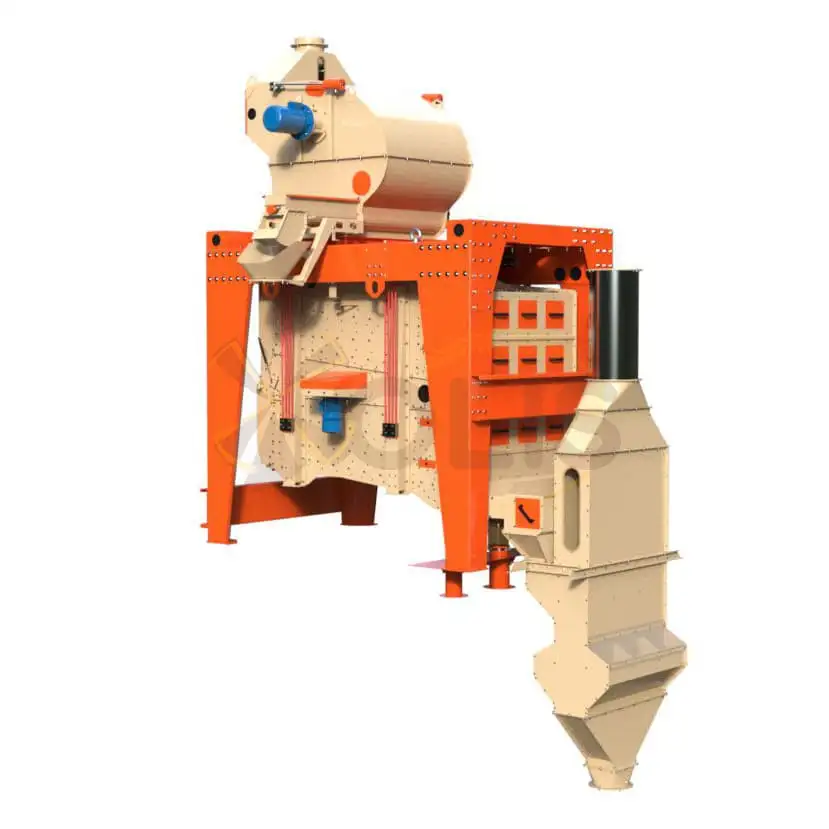

Ако сепараторът «ХОРИЗОНТ-К» е оборудван с аспирационна колона КАО, суровият продукт първо влиза в плоския ситов сепаратор за почистване от големи и малки примеси, а след това продуктът влиза в аспирационната колона КАО за продухване с противопоток на въздуха, при което зърното се почиства от леки примеси.
Описание
| Модел «ХОРИЗОНТ-К» | K-130 | K-200 | K-250 | K-300 | K-400 | К-500 |
| Производителност на първично почистване (за пшеница), до т/ч | 40 | 60 | 80 | 120 | 160 | 240 |
| Работна повърхност на сито, м2 | 8 | 12 | 16 | 24 | 32 | 48 |
| Консумация на въздух за аспирация от ВСЗ или ВСЗM, м3/ч | 300 | 750 | 1000 | 1500 | 2000 | 3000 |
| Консумация на въздух за работа на КАО, м3/ч | 4800 | 6240 | 10600 | 12480 | 15600 | |
| Инсталирана мощност на сепаратора, кВт | 1,5 | 2,2 | 2,2 | 3,0 | 3,0 | 3,0 |
| Тегло на сепаратора, кг | 2789 | 3859 | 5231 | 6301 | 7657 | 8700 |
| Габаритни размери, мм: дължина ширина височина |
3170 1804 2085 |
3945 2381 2350 |
3440 1850 2920 |
3500 2350 2950 |
3550 2880 2956 |
3850 2870 3870 |
| Инсталирана мощност ВСЗ, кВт | 5,1 | 6,6 | 6,6 | 8,6 | 12,1 | 12,5 |
| Тегло на сепаратора с ВСЗ, кг | 3384 | 4626 | 6131 | 8259 | 8607 | 10550 |
| Габаритни размери с ВСЗ, мм: дължина ширина височина |
3410 2230 3785 |
4139 2381 4067 |
3440 2520 4762 |
3500 3130 5050 |
3550 3630 5050 |
3900 3720 6550 |
| Тегло на сепаратора с ВСЗ и КАО, кг | 3614 | 6664 | 8719 | 9200 | 11450 | |
| Габаритни размери с ВСЗ и КАО, мм: дължина ширина височина |
3890 2230 3785 |
4040 2520 4762 |
4100 3130 5050 |
4150 3630 5050 |
4700 3720 6550 |
|
| Инсталирана мощност ВСЗМ, кВт | 5,1 | 6,6 | 6,6 | 8,6 | 12,1 | 12,5 |
| Тегло на сепаратора с ВСЗ и ВСЗМ, кг | 4113 | 5424 | 6982 | 9397 | 9958 | 12850 |
| Габаритни размери с ВСЗ и ВСЗМ, мм: дължина ширина височина |
4310 2230 3785 |
6055 3110 5622 |
5340 2520 4762 |
5300 3130 5050 |
5450 3630 5050 |
6310 3720 6550 |
Предимства
- Висока производителност при малка площ, заета от сепаратора;
- Ефективно почистване на зърното благодарение на голямата работна площ на ситата;
- Надеждност на дизайна и лекота на използване;
- Използване на прости, надеждни и високоефективни средства за почистване на сита;
- Възможност за организиране на двойно въздушно разделяне на зърното (на входа на ситовото тяло и на изхода от него) с допълнителна инсталация на въздушен сепаратор ВСЗ или ВСЗМ;
- Ниско ниво на консумация на енергия.

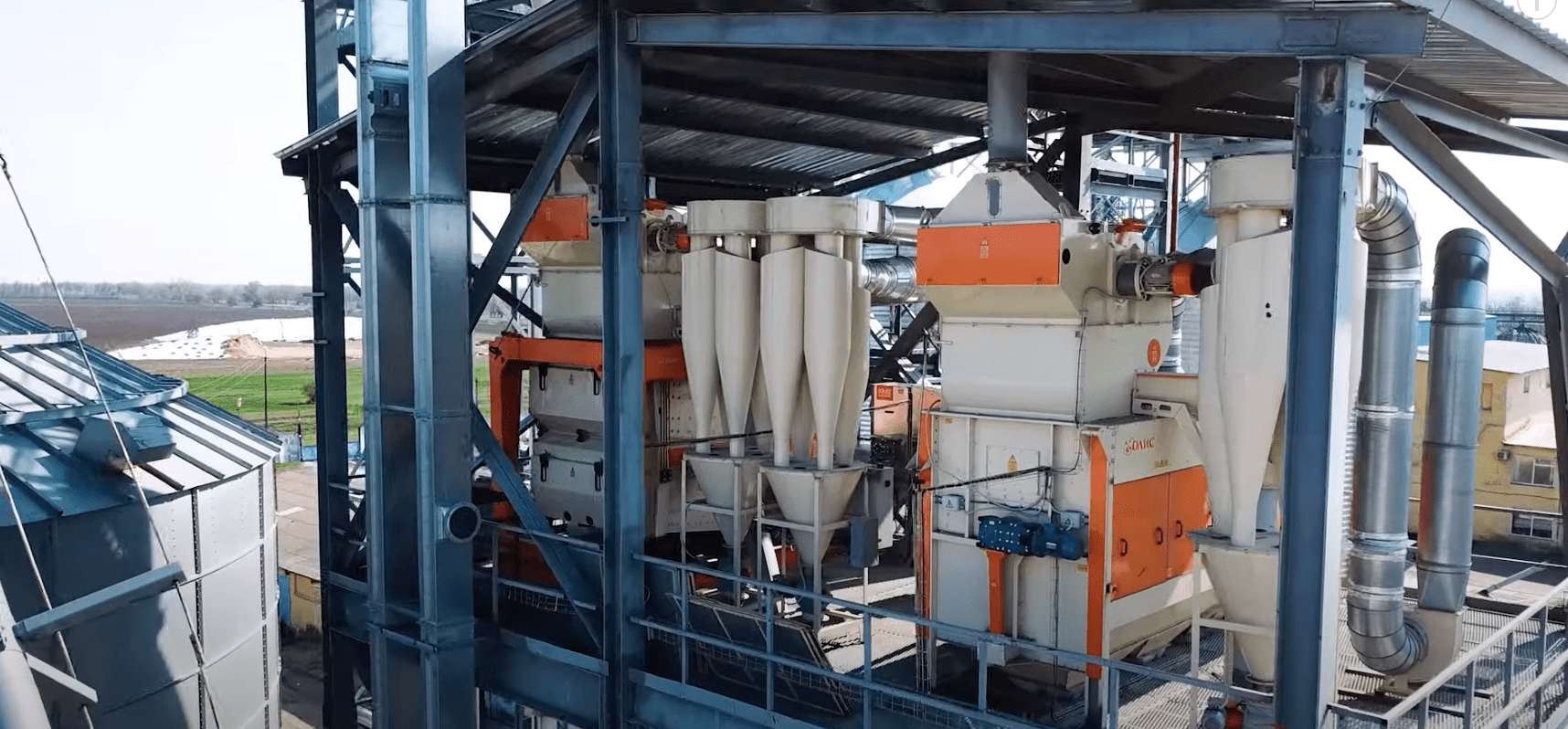

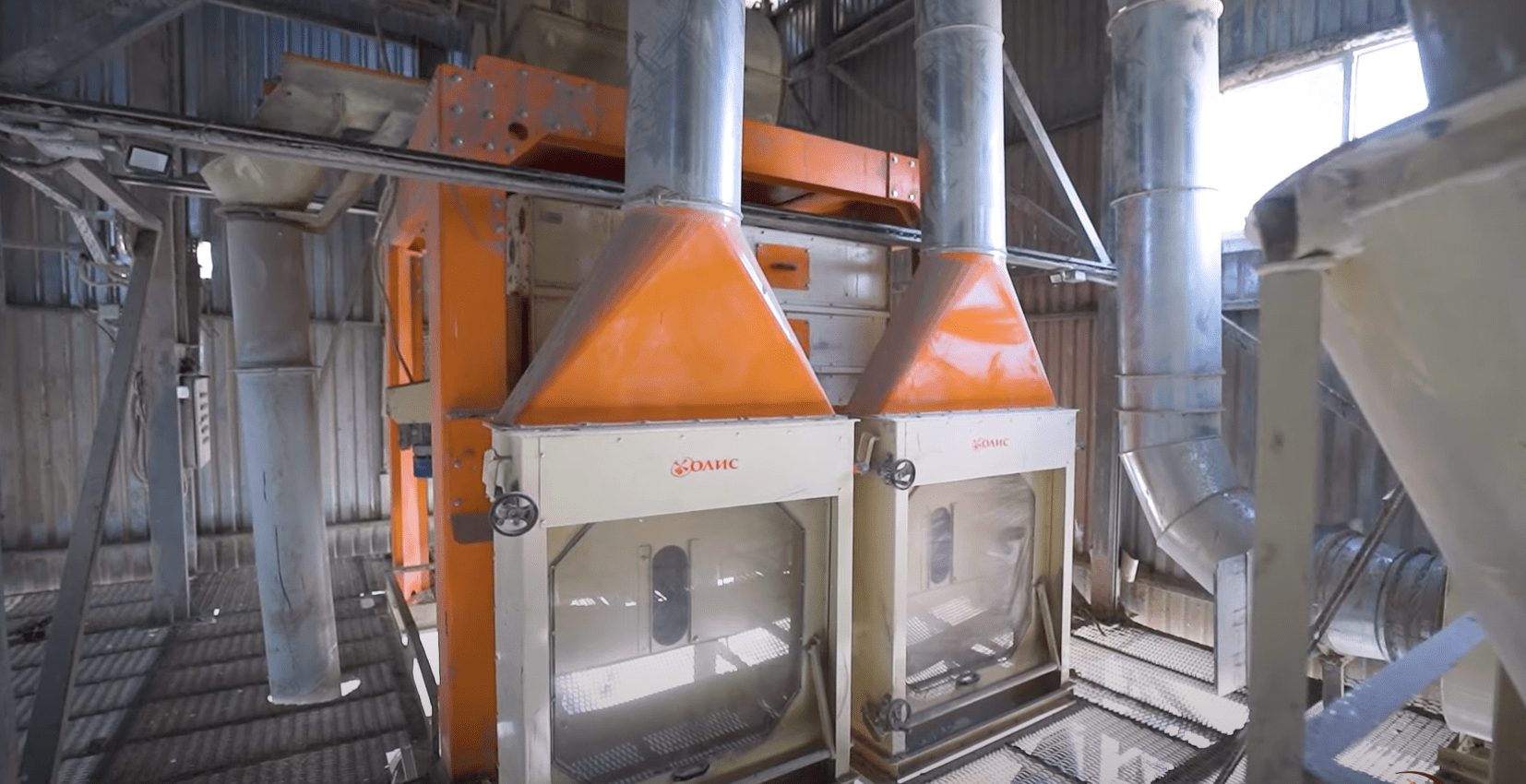

Видео

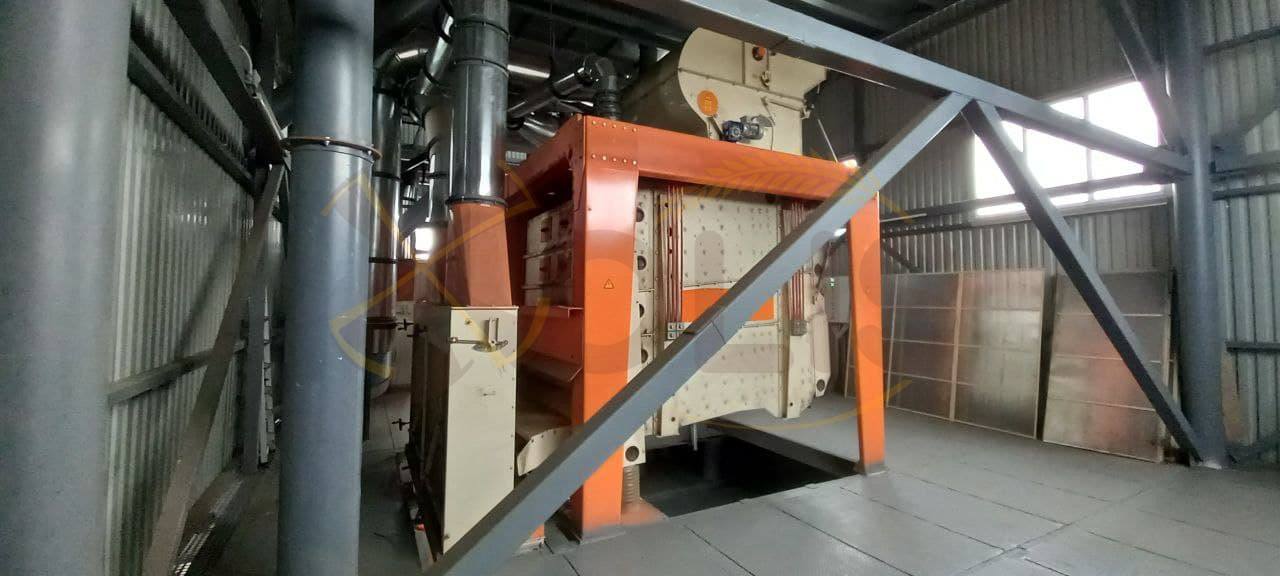

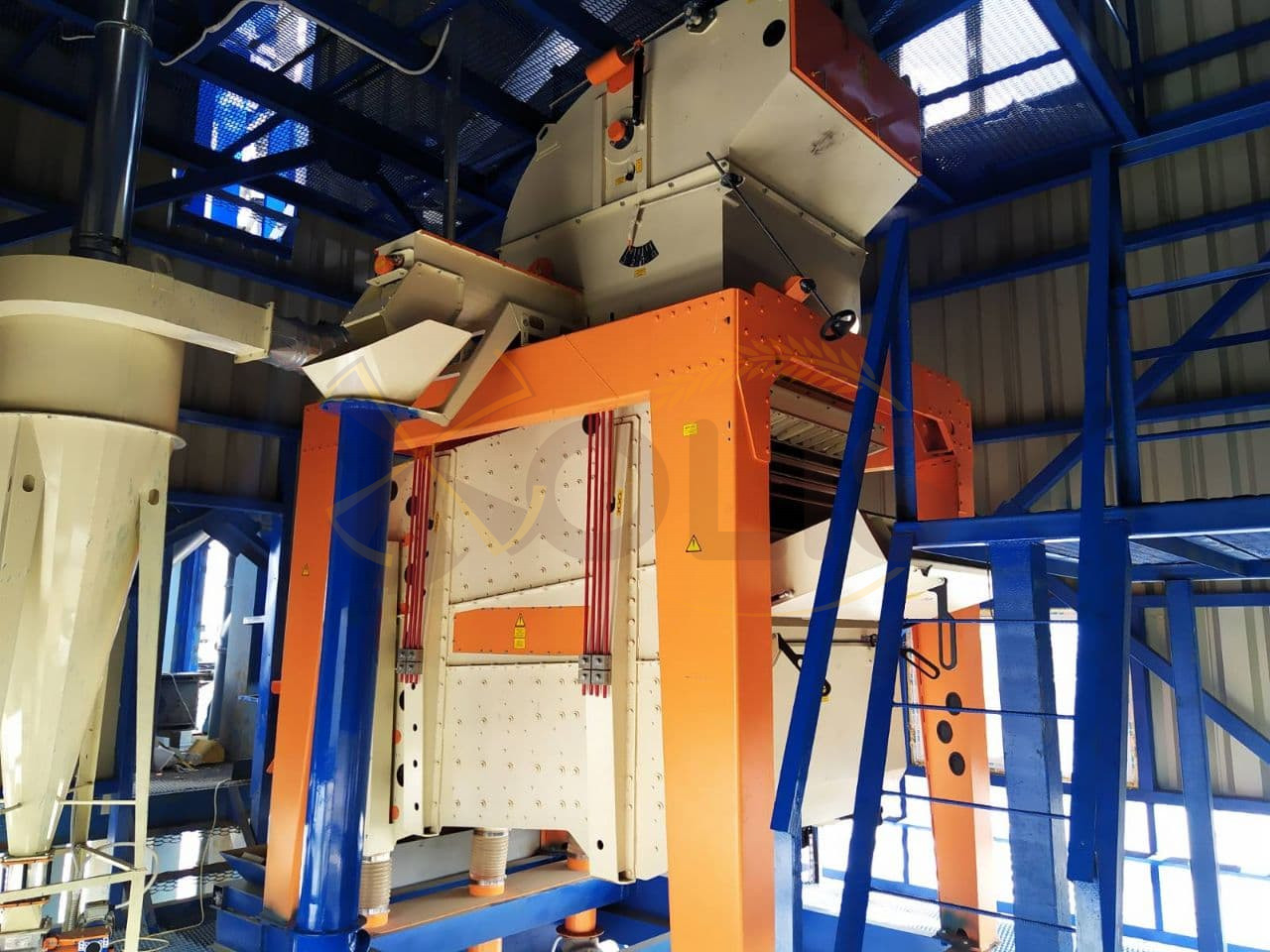

Снимка
